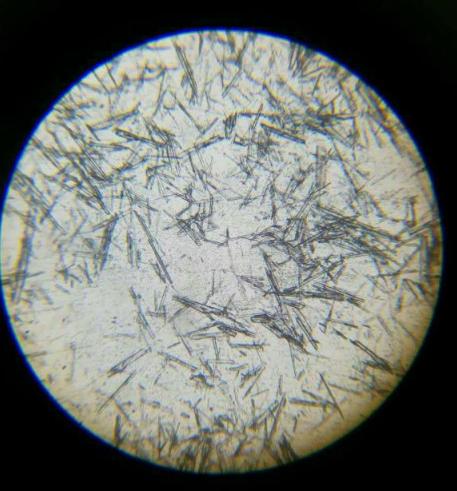

【冠亚技术CS-68GL石膏相组成快速分析仪】硫酸钙晶须是重要的无机盐晶须，由于其性能优良，价格低廉(仅为碳化硅晶须的200～300分之一)，是目前国际上极有发展前途的无机盐晶须材料。

硫酸钙晶须的主要用途有哪些？

(1)用于复合材料

      晶须在结晶时由于原子结构排列高度有序，其内部存在的缺陷很少，近乎完整晶体，它的强度接近于材料原子间价键的理论强度，远超过目前大量使用的各种增强剂，因而晶须是现存复合材料中最为高档的增强组元，以其为增强组元可得到性能优异的复合材料。因此，晶须的研究和开发受到高度重视。另外硫酸钙晶须机械强度大，它在材料破裂过程中能够有效抑制裂纹扩展，而且纤维状物质能够吸收冲击能量，从而起到缓冲作用，适合作为塑料、橡胶、尼龙、聚氨酯、金属等材料的增强组元。如热缩树脂、热硬性树脂、橡胶补强材料、涂膜增强剂、纸张填料。用它增强的塑料制品的抗拉强度、弯曲强度、弯曲弹性率和热变形温度均有提高。硫酸钙晶须(或改性的硫酸钙晶须)的引入，提高了材料的力学性能。用质量分数为30％的硫酸钙晶须增强尼龙6。可使尼龙6的抗拉强度、挠曲强度分别提高了31.5％和95.7％，热畸变温度提高了25.5℃，但缺口冲击强度略有降低。

(2)用于摩擦材料

      石棉是最常用的摩擦材料添加剂，但石棉在生产和使用过程中对人体有害，长期接触石棉的工人易患消化系统恶性肿瘤，特别是患肝癌、胃癌的危险性增加。硫酸钙晶须具有无毒，价格便宜等优点，是替代石棉用作摩擦材料的理想物之一。

(3)用于环境工程

      石膏晶须的松散密度极小，具有巨大的比表面积，且无毒，在环保材料和水处理方面具有很大的应用价值，特别适合饮料、药品的过滤，也可用作过滤材料除去废气及废水中的有害杂质。硫酸钙晶须的熔点为1450℃，可以在1000℃下长期使用，对于某些高温液体、气体的净化，不需要冷却，可以直接进行净化处理。杨双春等对改性硫酸钙晶须用于印染废水脱色进行了研究，刘玲等进行了用硫酸钙晶须去除废水中乳化油的研究。这些研究主要探讨了硫酸钙晶须用于废水处理时的特点、适宜条件、作用机理等，为硫酸钙晶须在环保领域的应用开辟了一条新的途径。

(4)用于沥青改性

      硫酸钙晶须可作为沥青填料使用，它对提高沥青的软化温度有着决定性的影响。在沥青中加入质量分数为18％的硫酸钙晶须后，软化点可提高20℃以上。

(5)作为造纸原料

      长径比≥100的石膏晶须，可代替部分或大部分纸浆，(50～70％)制造特种石膏纸。长径比≤50的作为纸张的高级填料(15～20％)，可增加纸的产量，降低木浆消耗，既保护了环境，又减少造纸厂中的废水排放，减少污染。

(6)用于涂料和油漆：加入石膏晶须的涂料和油漆附着能力强、耐温、绝缘性好。

      硫酸钙晶须除了上面几个主要的应用外，还可用于制造难燃纸张、涂料、油漆、抗静电材料等。

石膏晶须对工业包装纸强度的作用效果是什么？

      石膏晶须之间存在一定的表面结合力，使得石膏晶须在纸页中相互吸引，从而使处于石膏晶须之间的纤维被夹紧固定，形成具有相互牵扯作用的“纤维-石膏晶须”结合网络，由于此种结合网络内部具有较大的结合力，使得纸页在受到外力作用时，纤维之间的相对滑动受到较大阻碍，因此结果表现为纸张强度性能的提高，这是石膏晶须具有增强作用的主要原因。此外，具有极高机械强度的石膏晶须在纸张中可形成坚固的石膏晶须骨架网络，可一定程度提高纸张整体的力学性能。

不同种类的石膏晶须对造纸耐折度的影响是什么？

      耐折度是纸张性能的重要指标之一，在纸张的使用和保存中要求有一定的耐折强度。

      当石膏晶须含量相同时，天然石膏晶须造纸的耐折度比磷石膏晶须造纸的耐折度高。这可能由于天然石膏晶须直径小，其细长的晶体结构有利于其在纸浆纤维中的分布。

      同时两种纸张的耐折度随着晶须的含量的增加先增加然后降低，含量在30％～50％之间在增加，在50％达到最高，然后逐渐降低。
